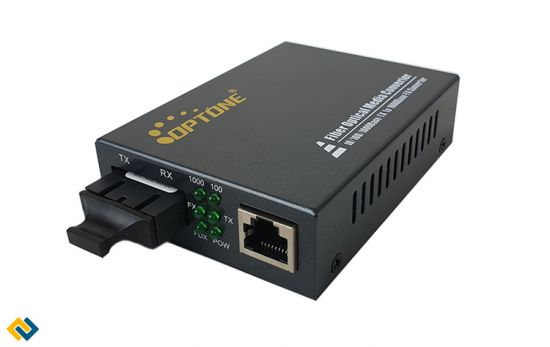

Là thiết bị thu phát và chuyển đổi qua lại giữa tín hiệu quang và tín hiệu điện với 100BASE-TX. Nó được dùng để truyền tải và mở rộng hệ thống mạng với khoảng cách từ 100m đến 120Km. Được sử dụng trong mạng Ethernet diện rộng, kết nối các thiết bị trong hệ thống mạng của một thành phố - mạng MAN. Không cần cấu hình hay cài đặt cho thiết bị, nó có khả năng thích ứng với hệ thống. Thiết bị được tích hợp bộ chống sét hiện đại, đảm bảo an toàn cho hệ thống.
Điểm đặc:
1.Chọn nguồn rời hoặc trong 5VDC, điện áp 220VAC hoặc -48VDC
2.Chuẩn giao tiếp IEEE802.3 10Base-T, 100Base-T, 100Base-F
3.10M, 100M
4.Thích ứng full/half duplex
5.Kết nối quang và điện
Thông số kỹ thuật:
|
Chuẩn
|
IEEE802.3 10Base-T. 100Base-T, 100Base-F
|
|
Tín hiệu điện
|
T+, T-, R+, R, GND
|
|
Tín hiệu quang
|
TX, RX
|
|
Chế độ làm việc
|
Không đồng bộ, điểm tới điểm, hỗ trợ cả full/half duplex
|
|
Tốc độ truyền dữ liệu điện RJ45
|
Thích ứng 10/100Mbps
|
|
Tốc độ truyền dữ liệu quang
|
100Mbps
|
|
Khoảng cách cáp mạng (RJ45)
|
100 mét
|
|
Khoảng cách quang
|
100 Km - Single-mode
|
|
Loại dây cáp điện
|
UTP 5
|
|
Loại dây cáp quang
|
Signal-mode 8.3/125, 8.7/125, 9/125 hoặc 10/125μm
|
|
Bước sóng quang
|
1550nm
|
|
Cổng kết nối điện
|
RJ45
|
|
Cổng kết nối quang
|
SC hoặc ST hoặc FC
|
|
