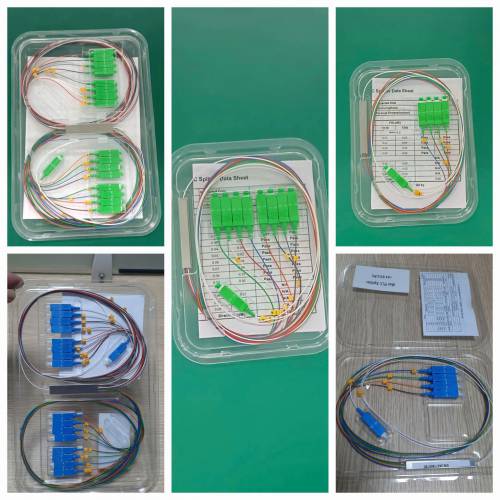

Bộ Chia Quang suy hao bao Nhiêu? Bộ Chia Quang suy hao bao Nhiêu? , Cong ty TNHH Thiet Bi Vien thong EICC
Suy hao của bộ chia quang (Optical Splitter) vẫn là thông số kỹ thuật then chốt để đánh giá chất lượng đường truyền mạng GPON/PON. Suy hao này chủ yếu bao gồm suy hao chèn (Insertion Loss), được tính bằng decibel (dB).
Bảng giá trị suy hao tiêu chuẩn (Loại PLC Splitter)
Theo các tiêu chuẩn kỹ thuật hiện hành năm 2025, mức suy hao chèn tối đa cho các bộ chia quang phổ biến như sau:
Loại bộ chia
Suy hao tiêu chuẩn (dB)
Suy hao tối đa (Max dB)
1:2
~ 3.4 - 3.8
4.0
1:4
~ 6.8 - 7.1
7.5
1:8
~ 10.2 - 10.5
10.7
1:16
~ 13.5 - 13.7
14.0
1:32
~ 16.5 - 17.0
17.5
1:64
~ 20.2 - 20.5
21.0
(Nguồn tổng hợp từ thông số kỹ thuật thiết bị viễn thông 2025)
Các yếu tố ảnh hưởng đến suy hao
Tỷ lệ chia: Cứ mỗi lần chia đôi công suất (tỷ lệ 1:2), tín hiệu sẽ suy hao lý thuyết khoảng 3 dB. Thực tế, con số này thường từ 3.5 dB đến 4 dB do bao gồm cả suy hao phụ trợ của thiết bị.
Bước sóng hoạt động: Suy hao có thể thay đổi nhẹ tùy theo bước sóng (thường đo ở 1310nm, 1490nm hoặc 1550nm).
Đầu nối (Connector): Việc sử dụng các đầu nối như SC/APC hoặc SC/UPC sẽ cộng thêm khoảng 0.3 - 0.5 dB suy hao cho mỗi đầu nối.
Độ đồng đều (Uniformity): Chênh lệch suy hao giữa các cổng đầu ra của cùng một bộ chia thường không quá 0.8 - 2.0 dB tùy loại.
Cách tính nhanh suy hao cho bộ chia 1:N
Bạn có thể sử dụng công thức thực nghiệm:
Suy hao (dB) ≈ 3.5 × log₂(N)
(Trong đó N là số cổng đầu ra)
Để đảm bảo hệ thống hoạt động ổn định, bạn có thể tham khảo thêm các hướng dẫn đo kiểm suy hao chuyên dụng bằng máy đo công suất quang (OPM) và nguồn sáng (OLS).
